选好硅酮胶基材助剂,杜绝施工安全隐患

随着中国经济的持续高速增长,幕墙行业也得到了快速的发展。一些新材料、新技术被大量地应用在幕墙设计中,使幕墙建筑变得越来越高,形式也出现多样化。

这个叫羟基封端聚二甲基硅氧烷的成分在硅酮密封胶中起主要作用,其具有良好的抗紫外线能力,并且其还具有优异的高弹性。因此在建筑幕墙上得到了广泛的应用。


硅酮密封胶在建筑幕墙上主要利用到它的高弹性。当接缝的位移出现变化时,它可以承受由于接缝尺寸的变化而带来的应力变化;同时还能够保持连接缝良好的气密性和水密性等。如果硅酮密封胶出现脆化问题,失去了它的高弹性,将会对幕墙的安全性造成极大的隐患。


硅酮密封胶与其他种类的密封胶相比,最大的特点是具有优异的耐紫外老化和耐气候老化性能,成为建筑幕墙、门窗和中空玻璃用密封胶的首选。市面上的硅酮密封胶,质量、价格参差不齐,有些非常便宜,价格只有同类知名品牌产品的一半,甚至更低,但对用户来说,使用这些低廉的产品真的便宜吗?

由于二甲基硅油的价格比较高,随着密封胶行业市场竞争的激烈化,一些厂家为了降低成本,从增塑剂入手,白油作为增塑剂时不仅可以增加硅酮密封胶的光泽度,还可以提高硅酮密封胶的挤出速度,在成本上比用二甲基硅油作为增塑剂的硅酮密封胶的价格低。

但是白油是由小分子的饱和烷烃类的组成,分子量比较低,容易挥发。就起不到增塑剂的作用,最终结果造成硅酮密封胶硬度急剧增加,严重时会脆化,甚至产生开裂现象。白油如果渗入到丁基密封胶中,还会引起丁基密封胶的溶解,严重时会造成流油现象。石材幕墙中如果使用了含有白油的硅酮密封胶,还会造成石材幕墙的污染。


硅酮密封胶质量的好坏是与原材料的质量、配方组成、生产工艺、质量管控体系等多方面因素有关。接下来小编将主要从硅酮密封胶的配方组成方面给大家分析一下硅酮密封胶的成本与性能的相互关系,让大家擦亮眼睛,选对硅酮密封胶!

硅酮密封胶主要由有机硅基础聚合物、填料和助剂三部分组成,在这三种原材料中,有机硅基础聚合物价格高,同时在合理的硅酮密封胶配方中含量也最高,因此其成本常常占整个硅酮胶原材料成本的75%以上。

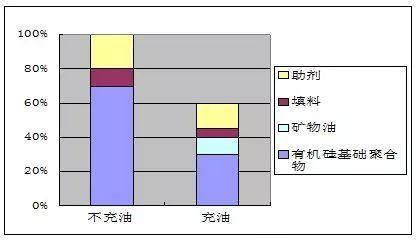

质量优良的硅酮密封胶产品中有机硅基础聚合物含量可达到50%,甚至更高;但部分生产厂家只考虑到成本而不顾性能,为了降低密封胶的成本,通常的做法是增加低价填料的用量、填充白油,进而大幅降低有机硅基础聚合物的含量。市面上部分流通的硅酮密封胶产品中有机硅基础聚合物含量甚至不到20%。


从表面上看,这些低成本的“充白油胶”与不充白油的硅酮密封胶无太大区别。部分产品甚至做得外观很好,很光亮,固化速度也快,初期固化力学性能也好。但随着使用时间的延长,“充白油胶”与不充白油的硅酮密封胶差异逐渐显现。

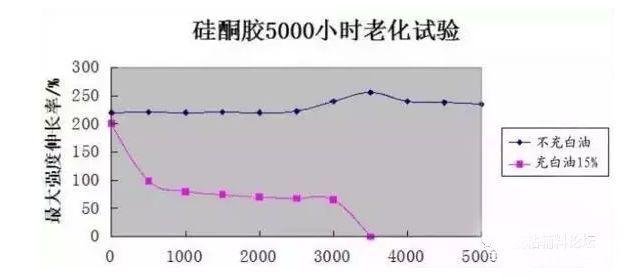

两种硅酮密封胶分别进行5000h紫外老化试验的对比,填充15%矿物油的硅酮密封胶,在进行5000小时老化试验之前,最大强度伸长率与不充油的硅酮密封胶几乎无差异。但老化500小时后,其性能就出现了明显差异,“充白油胶”弹性急剧下降,胶体变硬,失去弹性;老化3500小时后,出现了严重脱胶的情况。而不充白油的硅酮密封胶经过5000小时老化试验后,性能依然保持不变。


目前市面上充斥着大量劣质的充白油硅酮胶产品,它们通常以低价吸引用户,刚开始使用时也看不出问题,但是几个月到半年以后,这些产品的问题就会逐渐暴露出来,出现开裂、粉化、硬化、渗油等一系列问题,直接给用户带来严重的质量问题甚至安全隐患。这些以牺牲产品质量和使用性能为代价的低价“硅酮胶”,你会选用吗?


因此,含有白油的硅酮结构密封胶在工程上使用会造成幕墙的失效,不仅影响到幕墙的美观,还降低了幕墙的节能保温效果。高层建筑幕墙上如果密封胶发生问题,造成玻璃板块脱粘,还会对下面行人的人身安全造成极大地隐患。 希望国家能够提高对硅酮密封胶的检测要求,解决当前国内硅酮密封胶市场上出现的问题。
关闭
